- 3 LEDs (preferentemente de distinto color.
- 3 Resistencias (o resistores) de 1k.
- Un pendrive quemado por enchufarlo en un puerto mal armado.
- Un diagrama de circuito sacado de acá.(Actualización 15/8/08: La pagina está muerta, asi que puse un link a la captura que hice cuando armé el probador. Igualmente, lo único que no se ve en las imágenes es que todos los negativos están unidos bajo la cinta. Para el que no sepa leer el código de colores, las resistencias son de 1k).
- 20 minutos.
Herramientas:
- Soldador y estaño.
- Cutter o trincheta.
- Espejito portátil.
Procedimiento:
- Se desarma el pendrive (1 minuto).
- Se cortan las 4 pistas que salen del conector con el cutter (2 minutos).

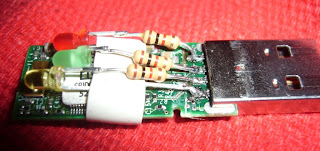

- Se sueldan los componentes como se ve en la figura1 (4 minutos).
- Se hace un hueco en la carcaza con el soldador y se lo emprolija con el cutter, como se ve en la figura2 (2 minutos).
- Se arma el pendrive (1 minuto).
- Se esperan diez minutos para completar los veinte que debemos tardar (10 minutos).
- Si todo está bien prende el led rojo (aquí es donde los de diseño industrial se agarran la cabeza)
- Si el negativo está mal puesto no prende nada.
- Si el positivo está mal puesto prende uno de los otros colores.
- Según dice el autor del circuito, también avisa si falta un conector de datos. Tengo que probar eso.
Así armado como está, lo voy a necesitar para ver los leds si la abertura queda boca abajo... creo que va a ser mejor si le saco la carcaza.
Fin
